HSP GRIPEN

Katalog ke stažení EN [PDF]

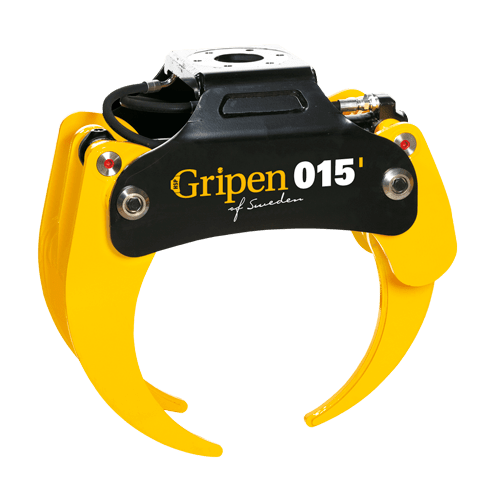

HSP Gripen Standard

THE ORIGINAL

Dvě pístnice v kleštích Standard zajišťují nízké a rovnoměrné zatížení čepů, což znamená jejich nižší opotřebení. Tvar čelistí je navržen tak, aby se dříví snadno rolovalo do středu, čímž se efektivně vyplňuje prostor kleští. Tyto kleště pracují rychle a snadno ve všech typech materiálu.
  • Dvě pístnice
  • Dvojité trubkovité vyztužení čelistí
  • Čepy typu „expander“
  • Spolehlivé a uživatelsky příjemné
  • Extrémně vysoká kvalita
  • Práškový lak
  • Vyrobeno z vysoce jakostní oceli
HSP Gripen Standard
Velikost   15 20 25 28 35 40 50 55
Max. prac.tlak MPa 23 23 23 23 23 23 23 23
Síla zavírání kN 9,3 8,7 17 16,7 16,1 16,2 16 16
Čas otevření při 70 l/min s 0,4 0,4 0,8 0,9 1 1,1 1,5 1,7
Čas zavírání při 70 l/min s 0,6 0,6 1,4 1,5 1,6 1,7 2,1 2,5
Délka zavřených kleští mm 740 780 800 830 885 970 1080 1110
Max.otevření kleští mm 1170 1400 1450 1690 1880 2070 2110 2390
Max. šíře mm 397 397 488 488 526 526 526 526
Šíře kleštin vnější  mm 355 355 434 434 472 472 472 472
Výška zavřených kleští mm 510 510 540 530 565 610 615 695
Výška otevřených kleští mm 685 645 690 635 600 630 830 715
Minimální sevření mm 90 95 110 110 120 140 140 170
Plocha kleští tip-tip m2 0,15 0,2 0,25 0,28 0,35 0,4 0,5 0,55
Maximální náklad kg 2000 2000 3500 3500 5000 5000 5000 5000
Hmotnost kg 120 130 225 230 255 285 310 325

Model 15 a 20 má jednu pístnici.

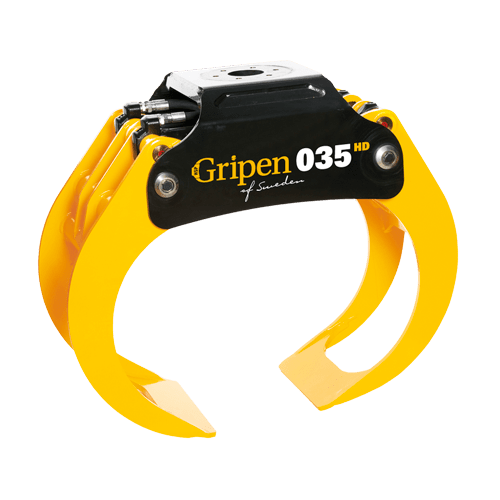

HSP Gripen HEAVYDUTY

PRO TĚŽKOU PRÁCI

Naše nejvýkonnější kleště jsou navrženy pro náročnou a těžkou práci. Proto jsou vhodné zejména pro mýtní těžby. Pláty ocele jsou silnější, deska pro přišroubování rotátoru je větší a dolní výztuha čelistí je zesílená. Touto kombinací jsou „HEAVYDUTY“ naše nejtužší kleště

  • Dvě pístnice
  • Dvojité trubkovité vyztužení čelistí
  • Čepy typu „expander“
  • Spolehlivé a uživatelsky příjemné
  • Extrémně vysoká kvalita
  • Práškový lak
  • Vyrobeno z vysoce jakostní oceli
HSP Gripen HEAVYDUTY
Velikost   15 20 25 28 35 40 50 55
Max. prac.tlak MPa 23 23 23 23 23 23 23 23
Síla zavírání kN 9,3 8,7 17 16,7 16,1 16,2 16 16
Čas otevření při 70 l/min s 0,4 0,4 0,8 0,9 1 1,1 1,5 1,7
Čas zavírání při 70 l/min s 0,6 0,6 1,4 1,5 1,6 1,7 2,1 2,5
Délka zavřených kleští mm 740 780 800 830 885 970 1080 1110
Max.otevření kleští mm 1170 1400 1450 1690 1880 2070 2110 2390
Max. šíře mm 397 397 488 488 526 526 526 526
Šíře kleštin vnější  mm 355 355 434 434 472 472 472 472
Výška zavřených kleští mm 510 510 540 530 565 610 615 695
Výška otevřených kleští mm 685 645 690 635 600 630 830 715
Minimální sevření mm 90 95 110 110 120 140 140 160
Plocha kleští tip-tip m2 0,15 0,2 0,25 0,28 0,35 0,4 0,5 0,55
Maximální náklad kg 2000 2000 3500 3500 5000 5000 5000 5000
Hmotnost kg 150 160 250 260 285 320 340

365

Model 15 a 20 má jednu pístnici.

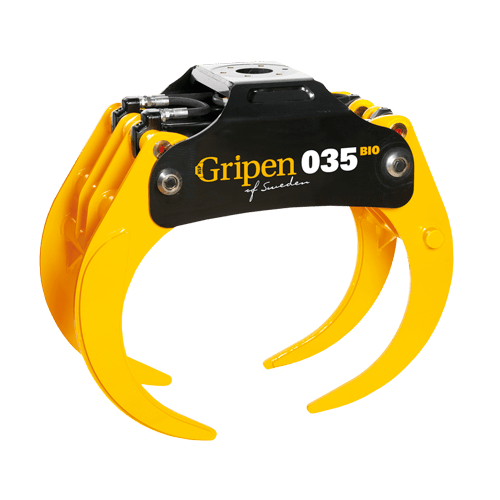

HSP Gripen BIO

MAXIMALIZUJÍ VÝTĚŽNOST Z LESA

Bio model byl navržen pro rychlou, snadnou manipulaci s větvemi, zbytky stromů a odpadovým dřívím určeným pro štěpkování na biopalivo. Jsou určené pro manipulaci v lese, pro podávání do štěpkovače či překládání na depu.  Na modelu BIO jsou zesílené výztuhy a silnější materiál na čelistech. BIO model má rovněž mechanické dorazy, které chrání pístnice před poškozením. K dispozici je rovněž rozšířený model pro nakládání s pařezy.

  • Dvě pístnice
  • Dvojité trubkovité vyztužení čelistí
  • Čepy typu „expander“
  • Spolehlivé a uživatelsky příjemné
  • Extrémně vysoká kvalita
  • Práškový lak
  • Vyrobeno z vysoce jakostní oceli
HSP Gripen BIO
Velikost   15 20 25 28 35 40 55 80 100
Max. prac.tlak MPa 23 23 23 23 23 23 23 25 25
Síla zavírání kN 9,3 8,7 17 16,7 16,1 16,2 16 35 39
Čas otevření při 70 l/min s 0,4 0,4 0,8 0,9 1 1,1 1,7 3,6 4,2
Čas zavírání při 70 l/min s 0,6 0,6 1,4 1,5 1,6 1,7 2,5 5,2 6
Délka zavřených kleští mm 740 780 800 830 885 970 1110 1355 1490
Max.otevření kleští mm 1170 1400 1450 1690 1880 2070 2390 2840 3015
Max. šíře mm 397 397 488 488 526 526 526 800 800
Šíře kleštin vnější  mm 355 355 434 434 472 472 472 714 714
Výška zavřených kleští mm 510 510 540 530 565 610 695 835 950
Výška otevřených kleští mm 685 645 690 635 600 630 715 890 1100
Minimální sevření mm 90 95 110 110 120 140 160 175 225
Plocha kleští tip-tip m2 0,15 0,2 0,25 0,28 0,35 0,4 0,55 0,8 1
Maximální náklad kg 2000 2000 3500 3500 5000 5000 5000 6500 7500
Hmotnost kg 135 145 235 240 265 295 335 790 920

Model 15 a 20 má jednu pístnici.

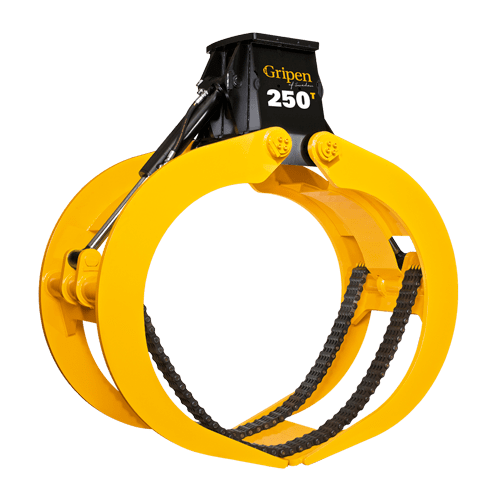

HSP Gripen TERMINAL

EFKTIVNÍ MANIPULACE SE DŘÍVÍM

Naše terminálové kleště jsou navrženy pro nakládání s velkým objemem dříví na pilách, překladištích dříví, v přístavech apod. Jsou navrženy tak, aby byly robustní a stabilní proto jsou spolehlivé a uživatelsky příjemné. Terminálové kleště se zavírají „tip to tip“ a dvojice řetězů udržuje dříví ve své pozici i v případě, že nejsou kleště plné.

  • Stabilní a robustní
  • Spolehlivé a uživatelsky příjemné
  • Excelentní nakládání se dřívím
  • Extrémně vysoká kvalita
  • Vyrobeno z vysoce kvalitní ocele
HSP Gripen TERMINAL
Velikost   150 170 200 220 250 300 325 350
Max. prac.tlak MPa 25 25 25 25 25 35 35 35
Síla zavírání kN 43 44 43 39 37 35 37 36
Čas otevření při 70 l/min s 5,4 5,4 5,4 5,4 5,4 2,4 2,4 2,4
Čas zavírání při 70 l/min s 8 8 8 8 8 3,5 3,5 3,5
Délka zavřených kleští mm 2060 2200 2275 2460 2425 2710 2835 2920
Max.otevření kleští mm 2890 2960 3130 3275 3680 4060 4190 4285
Max. šíře mm 3125 3240 3295 3700 3830 1080 1080 1080
Šíře kleštin vnější  mm 950 950 950 950 950 950 950 950
Výška zavřených kleští mm 2245 2315 2330 2405 2610 2655 2775 2840
Výška otevřených kleští mm 1225 1330 1210 1100 1290 1585 1800 1800
Minimální sevření mm 1140 1140 1230 1230 1510 1510 2150 2255
Plocha kleští tip-tip m2 105 1,7 2 2,2 2,5 3 3,25 3,5
Maximální náklad kg 7000 7500 8500 10000 10000 12000 12000 12000
Hmotnost kg 1780 1820 1880 1920 1980 2200 2465 2560

Model 300-350 při 100l/min hydr. oleje.

HSP Gripen TERMINAL LB

PRO TĚŽKÉ ZVEDÁNÍ

Terminal LB (LowBuilt – nízko postavené) kleště jsou podobné jako normální terminálové kleště, mají stejně excelentní ovládání. Jsou navrženy pro efektivní nakládání velkého objemu dříví. Terminal LB jsou v podstatě velké „HEAVYDUTY“ kleště s překrývajícími se čelistmi. Nabízíme dva rozdílné typy kleští. Terminal a Terminal LB dělají stejnou práci. Zvolte si typ, který Vám více sedí a vyhovuje!

  • Stabilní a robustní
  • Čepy „EXPANDER“
  • Spolehlivé a uživatelsky příjemné
  • Excelentní nakládání se dřívím
  • Extrémně vysoká kvalita
  • Vyrobeno z vysoce kvalitní ocele
HSP Gripen TERMINAL LB
Velikost   80 100 125 150 175 225
Max. prac.tlak MPa 25 25 25 25 25 35
Síla zavírání kN 35 39 40 41 41 41
Čas otevření při 70 l/min s 3,6 4,2 5 5 5,5 6
Čas zavírání při 70 l/min s 5,2 6 5,5 5,5 6 6,5
Délka zavřených kleští mm 1355 1490 1620 1730 1900 2170
Max.otevření kleští mm 2840 3015 3400 3600 3800 4445
Max. šíře mm 800 800 1080 1130 1130 1130
Šíře kleštin vnější  mm 714 714 990 1010 1010 1010
Výška zavřených kleští mm 835 950 1060 1110 1200 1350
Výška otevřených kleští mm 890 1100 1300 1260 1500 1700
Minimální sevření mm 175 225 240 280 290 300
Plocha kleští tip-tip m2 0,8 1 1,25 1,5 1,75 2,25
Maximální náklad kg 6500 7500 7500 7500 8500 8500
Hmotnost kg 800 930 1400 1650 1850 2100

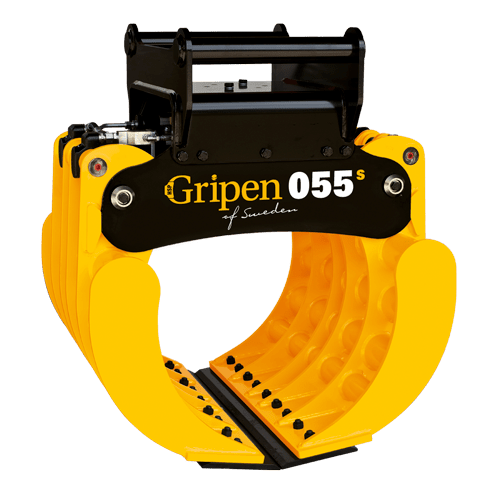

HSP Gripen Třídící

RYCHLÉ, SNADNÉ ZVEDÁNÍ KAMENŮ A ODPADŮ

Třídící kleště jsou určeny pro práci ve stavebnictví a v odpadovém hospodářství při recyklaci. Jsou vybaveny integrovaným hydraulickým systémem s pojišťovacím ventilem a pístovým akumulátorem, který je umístěn pod úchytem na hydraulickou ruku. Třídění vyžaduje velké nároky na kleště. Na to jsou kleště dimenzovány a současně jsou velice stabilní. Zavírají se čelistmi k sobě „TIP TO TIP“.

  • Stabilní a robustní
  • Integrovaný pojistný ventil
  • Integrovaný pístový akumulátor
  • Příprava pro montáž na bagr
  • Prášková barva
  • Vyrobeno z velice kvalitní ocele

HSP Gripen Třídící
Velikost   15 25 40 55 80
Max. prac.tlak MPa 25 25 25 25 25
Síla zavírání kN 9 18 17 17 46
Čas otevření při 70 l/min s 0,4 0,5 0,8 0,9 2,2
Čas zavírání při 70 l/min s 0,7 0,8 1,4 1,6 3,5
Délka zavřených kleští mm 710 770 890 1010 1220
Max.otevření kleští mm 1390 1500 2000 2330 2650
Max. šíře mm 440 510 550 550 800
Šíře kleštin vnější  mm 425 520 520 900 1200
Výška zavřených kleští mm 705 790 880 970 1290
Výška otevřených kleští mm 530 525 420 480 940
Minimální sevření mm 360 510 590 650 670
Plocha kleští tip-tip m2 0,12 0,17 0,23 0,27 0,46
Maximální náklad kg 3000 5000 7000 7000 7000
Hmotnost kg 200 320 380 590 1100

Model 15 je možné individuálně vyměnit, je dostupný pro různé typy uchycení

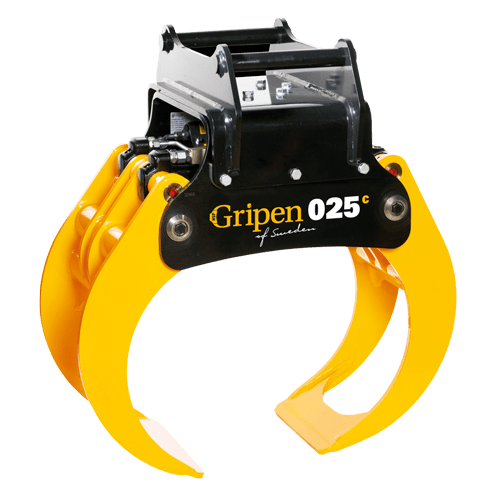

HSP Gripen Stavební

NEJŠIRŠÍ OTEVŘENÍ

Konstrukční kleště jsou naším prémiovým produktem. Pravděpodobně mají větší otevření čelistí než jakékoliv jiné. Jsou navrženy tak, aby se dali nasadit na bagr. Montážní díl je ze silného materiálu a je ohnut. Není svářen. Pojistný ventil a pístový akumulátor jsou umístěny pod montážním dílem a jsou integrovány do hydraulického systému. Konstrukční kleště jsou určeny pro těžkou práci a jsou současně extrémně stabilní.

  • Stabilní a robustní
  • Integrovaný pojistný ventil
  • Integrovaný pístový akumulátor
  • Kompletní montážní set pro bagr
  • Vyrobeno z vysoce kvalitní ocele

HSP Gripen Stavební
Velikost   15 25 40 55 80
Max. prac.tlak MPa 25 25 25 25 25
Síla zavírání kN 10 18 17 17 46
Čas otevření při 70 l/min s 0,4 0,8 1,1 1,7 3,6
Čas zavírání při 70 l/min s 0,6 1,4 1,7 2,5 5,2
Délka zavřených kleští mm 740 800 965 1100 1355
Max.otevření kleští mm 1170 1460 2075 2390 2840
Max. šíře mm 397 510 550 550 800
Šíře kleštin vnější  mm 355 434 472 472 714
Výška zavřených kleští mm 510 560 635 685 885
Výška otevřených kleští mm 685 725 655 725 940
Minimální sevření mm 90 100 150 180 175
Plocha kleští tip-tip m2 0,15 0,25 0,4 0,55 0,8
Maximální náklad kg 3000 5000 7000 7000 10000
Hmotnost kg 165 290 340 380 830

Model 15 pracuje s jednou pístnici, pojistný ventil s akumulátorem je integrován.

Jsou dostupné různé typy uchycení.

HSP Gripen Průmyslové

DLE POŽADVKU PILAŘSKÝCH PROVOZŮ

Tento typ byl speciálně navržen pro potřeby pilařských provozů, ale může být použit i v jiných oborech. Čelisti jsou tvořeny třemi zuby pro snadné třídění jednotlivých klád. Mají nižší profil, ale jsou širší a tím stabilnější, přesto bez kompromisu ve snadnosti obsluhování.

  • Excelentní funkčnost
  • Čepy „ EXPANDER“
  • Spolehlivé a uživatelsky příznivé
  • Extrémně vysoká kvalita
  • Vyrobeno z vysoce kvalitní ocele
HSP Gripen Průmyslové
Velikost   15
Max. prac.tlak MPa 23
Síla zavírání kN 9,3
Čas otevření při 70 l/min s 0,4
Čas zavírání při 70 l/min s 0,6
Délka zavřených kleští mm 740
Max.otevření kleští mm 1210
Max. šíře mm 397
Šíře kleštin vnější  mm 310
Výška zavřených kleští mm 510
Výška otevřených kleští mm 690
Minimální sevření mm 100
Plocha kleští tip-tip m2 0,15
Maximální náklad kg 3500
Hmotnost kg 175

HSP Gripen V TYP

JEDNODUCHÁ CESTA KE TŘÍDĚNÍ SORTIMENTŮ

V-TYP je prakticky totožný s modelem „Standard“. Rozdíl je ve tvaru břitu na čelistích. Má tvar písmene „V“. Byl navržen speciálně na přesné třídění sortimentů se snahou o minimalizování kontaktu se zemí. Vrchol břitu je v centru kleští, aby se lépe přenášely síly a eliminovalo se nerovnoměrné nakládání.

  • Dvě pístnice
  • Dvojité trubkovité vyztužení čelistí
  • Čepy typu „expander“
  • Spolehlivé a uživatelsky příjemné
  • Extrémně vysoká kvalita
  • Vyrobeno z vysoce jakostní oceli
HSP Gripen V TYP
Velikost   25 28 35 40 50 55
Max. prac.tlak MPa 23 23 23 23 23 23
Síla zavírání kN 17 16,7 16,1 16,2 16 16
Čas otevření při 70 l/min s 0,8 0,9 1 1,1 1,5 1,7
Čas zavírání při 70 l/min s 1,4 1,5 1,6 1,7 2,1 2,5
Délka zavřených kleští mm 800 830 885 970 1080 1110
Max.otevření kleští mm 1450 1690 1880 2070 2110 2390
Max. šíře mm 488 488 526 526 526 526
Šíře kleštin vnější  mm 434 434 472 472 472 472
Výška zavřených kleští mm 540 530 565 610 615 695
Výška otevřených kleští mm 690 635 600 630 830 715
Minimální sevření mm 110 110 120 140 140 160
Plocha kleští tip-tip m2 0,25 0,28 0,35 0,4 0,5 0,55
Maximální náklad kg 3500 3500 5000 5000 5000 5000
Hmotnost kg 230 235 260 290 315 330

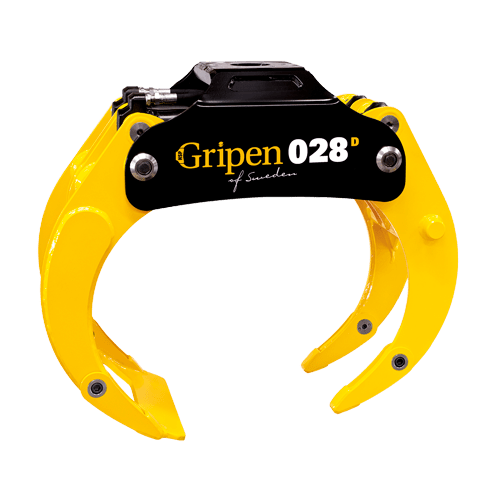

HSP Gripen DUO

DVA V JEDNOM

Některé stroje potřebují manipulovat jak se dřívím, tak s klestem. Pro ně je tu DUO. DUO jsou kleště, které vám ušetří čas a práci. Místo výměny celých kleští či výměn čelistí se přendává pouze nástavec na klest či na dříví. Přendání netrvá déle než 10 minut a vyžaduje pouze několik jednoduchých operací bez úniku hydraulického oleje. Vhodné pro práci kde potřebujete obojí, ale s DUO stačí pouze jedny.

  • Patentováno
  • Rychlá a snadná výměna
  • Spolehlivé
  • Vyšší ziskovost
  • Zahrnuje vše potřebné
HSP Gripen DUO
Velikost   28 35 55
Max. prac.tlak MPa 23 23 23
Síla zavírání kN 16,7 16,1 16
Čas otevření při 70 l/min s 0,9 1 1,7
Čas zavírání při 70 l/min s 1,5 1,6 2,5
Délka zavřených kleští mm 830 885 1110
Max.otevření kleští mm 1690 1880 2390
Max. šíře mm 488 526 526
Šíře kleštin vnější  mm 434 472 472
Výška zavřených kleští mm 530 565 695
Výška otevřených kleští mm 635 600 715
Minimální sevření mm 110 120 160
Plocha kleští tip-tip m2 0,28 0,35 0,55
Maximální náklad kg 3500 5000 5000
Hmotnost kg 248 265 335

MINI

MALÉ, ALE VÝKONNÉ

Lehké, malé, flexibilní kleště určené k použití na menších strojích, traktorových vyvážecích vlecích, bagrech a podobně. Mají pouze jednu pístnici a tzv. „Minis“ geometrii, která jeshodná a lety prověřená na našich větších kleští.

  • Jedna pístnice
  • Lehké a pružné
  • Čepy „ EXPANDER“
  • Extrémně vysoká kvalita
  • Vyrobeno z vysoce kvalitní ocele
MINI
Model   Standard Heavyduty *BIO Třídící
Velikost   15 20 15 20 15 20 15
Max. prac.tlak MPa 23 23 23 23 23 23 23
Síla zavírání kN 9,3 8,7 9,3 8,7 9,3 8,7 9,3
Čas otevření při 70 l/min s 0,4 0,4 0,4 0,4 0,4 0,4 0,4
Čas zavírání při 70 l/min s 0,6 0,6 0,6 0,6 0,6 0,6 0,6
Délka zavřených kleští mm 740 780 740 780 740 780 740
Max.otevření kleští mm 1170 1400 1170 1400 1170 1400 1210
Max. šíře mm 397 397 397 397 397 397 397
Šíře kleštin vnější  mm 355 355 355 355 355 355 355
Výška zavřených kleští mm 510 510 510 510 510 510 510
Výška otevřených kleští mm 685 645 685 645 685 645 690
Minimální sevření mm 90 95 90 95 90 95 100
Plocha kleští tip-tip m2 0,15 0,2 0,15 0,2 0,15 0,2 0,15
Maximální náklad kg 2000 2000 2000 2000 2000 2000 2000
Hmotnost kg 120 130 150 160 135 145 175

 * Bio mini je rovněž k dispozici v zesílené verzi HEAVYDUTY



Poptávkový formulář

Vámi zadané osobní údaje budeme zpracovávat za účelem odpovědi. Bližší informace naleznete v zásadách zpracování osobních údajů

Kontakty

Sídlo společnosti:
Kovářov 8
364 52 Čichalov

Máte zájem o naše služby?

Telefon: +420 606 686 212 E-mail: lesos@seznam.cz

Produkty

VIMEK Logset K.T.S. Bilke HSP Gripen

mapkaUkázat na mapě

© 2024 TM FOREST s.r.o., Kontaktovat webmastera
ANTEE s.r.o. - Tvorba webových stránek, Redakční systém IPO
